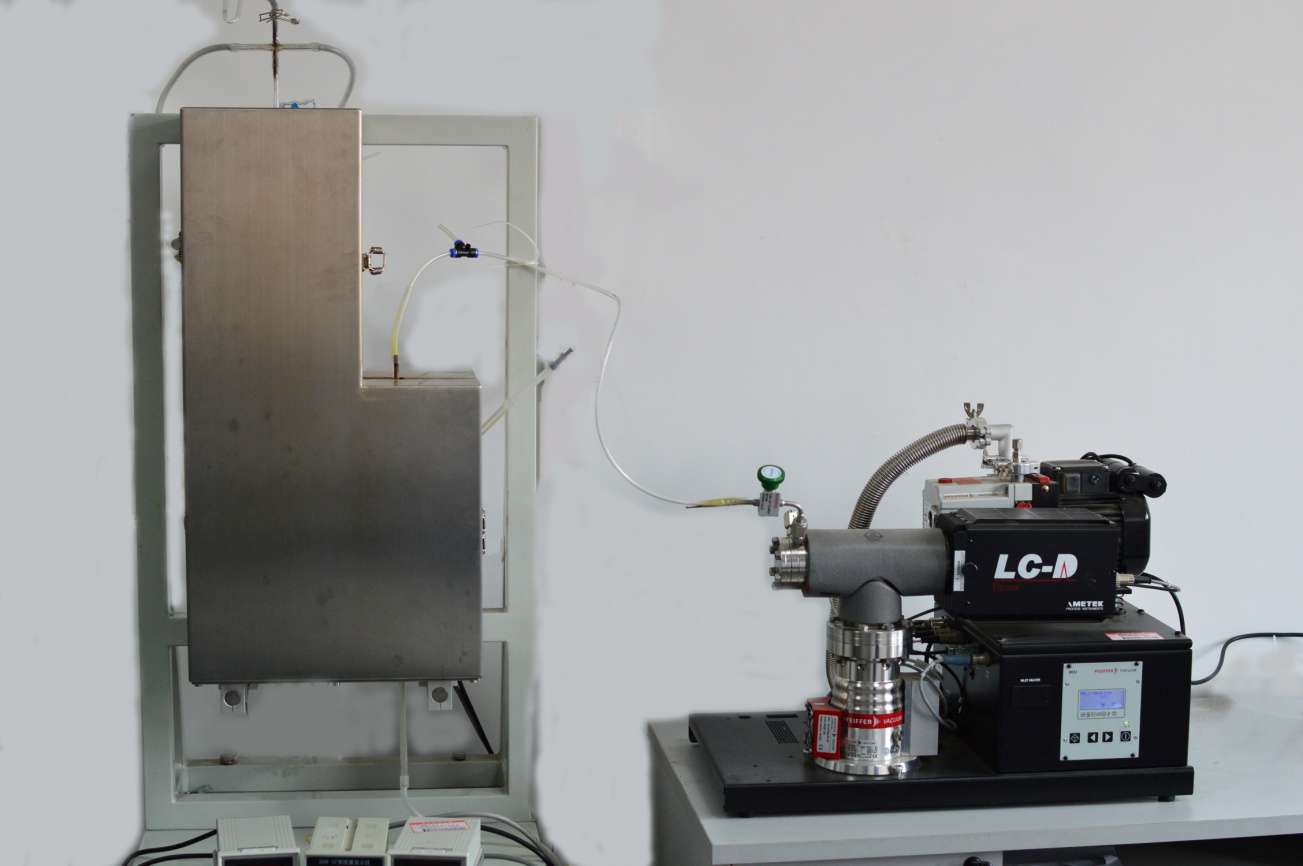

微型双床燃料分级反应分析仪

仪器名称：
微型双床燃料分级反应分析仪

仪器功能：

自行设计，焦炭燃烧/气化占锅炉内煤炭燃烧总时间的70%~90%，研究焦炭燃烧对锅炉设计与运行有重要意义。目前常用于研究煤的热解与焦炭的燃烧过程的方法：通过热解然后冷却得到焦样，通过热重等仪器测试冷却焦样的燃烧的动力学数据。经历冷却后加热过程，该过程改变焦的性质，进而影响动力学测试结果。本仪器能解耦煤等固体燃料的热解过程和燃烧过程，测量原位焦的反应动力学参数。燃料在微型沉降炉内热解，然后制取的热态原位焦不经冷却直接进入微型流化床进行气化或燃烧。

主要应用：

1. 实现燃烧分级，解耦煤的热解和燃烧过程原位

2. 测量煤焦燃烧反应动力学

技术原理：

双床使用独立设计的反应器，采用两段式加热，将热解与燃烧两个阶段分开，通过控制通入气流的量和时间实现在不同冷却速率下测量煤焦的反应速率。

仪器参数：

1. 内径：20mm

2. 床层高度：45mm

3. 升温速率：20K/min

4. 最高温度：1200℃

5. 颗粒反应物试样量：10~10mg

6. 床温扰动：<5℃

仪器参数：

1. 给粉时防止导管堵塞

2. 待温度、气流稳定后进行实验

3. 气流量能使流化床处于流化状态

操作流程：

将待测样品装入给料仓，连接好相关气路，加热至预设温度，通入气体，待温度和气流稳定后开启可编程逻辑控制器控制电磁阀，引入一股脉冲气流，将给料仓内样品送入床层反应区，生成的气体流出床层，通过出口的毛细管采集气体。
